Caratteristiche Tecniche

Motore
Trasmissione
Ruote e sospensioni
Impianto Elettrico
Corpo vettura e prestazioni
Rifornimenti

.
Motore
TIPO
Numero e posizione cilindri 2 verticali in linea
Diametro e corsa stantuffi 67,4 X 70 mm
Cilindrata totale 499,5 cc
Rapporto di compressione 7,1
Potenza massima 22 CV SAE - 18 CV DIN
Potenza fiscale (Italia) 6 CV
DISTRIBUZIONE
a valvole in testa ed albero distribuzione nel basamento
Aspirazione inizio: 25° prima del pms  -  fine: 51° dopo il pms
Scarico inizio: 64° prima del pmi  -  fine: 12° dopo il pms
Giuoco fra valvole e bilancieri 0,39 mm
Giuoco di funzionamento fra valvole e bilancieri a motore freddo: 0,15 mm
ALIMENTAZIONE
  • Carburatore Weber 26 IMB 4 con dispositivo per l'avviamento a freddo ed azione graduale.
  • Filtro aria a cartuccia di carta
  • Dispositivo di ricircolo dei gas che trafilano dai cilindri e dei vapori d'olio che si generano all'interno del motore per evitare lo scarico nell'atmosfera
Dati di regolazione:
Diametro del diffusore 21,00 mm
Diametro ugello principale 1,12 mm
Diametro ugello del minimo 0,45 mm
Diametro ugello d'avviamento 0,90 mm
LUBRIFICAZIONE
  • A pressione con pompa a ingranaggi e valvola limitatrice della pressione. Pressione normale di lubrificazione 25-30 m d'acqua (2,5-3 kg/cmq).
  • Depurazione olio mediante filtro centrifugo in portata totale.

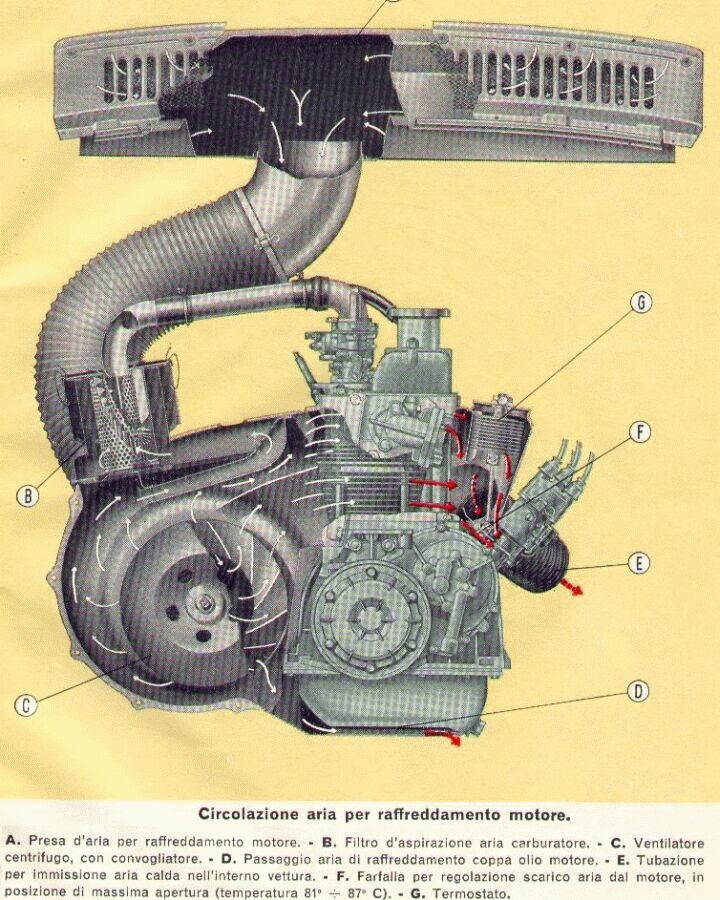

RAFFREDDAMENTO
Ad aria con ventilatore centrifugo.

(clicca per ingrandire )
Termostato per comando farfalla scarico aria inizio apertura 70°-74°

apertura completa 81°-87°
ACCENSIONE
Anticipo iniziale di calettamento 10°
Anticipo automatico del distributore 18°
Gioco fra i contatti del ruttore 0,47-0,53 mm
Candele d'accensione Marelli CW 225 N  -  Bosch W225 T1
diametro e passo 14 X 1,25 mm
distanza tra gli elettrodi 0,6 - 0,7 mm


Trasmissione
FRIZIONE
Monodisco a secco, con molla d'innesto a disco.
Corsa a vuoto del pedale della frizione 15-20 mm
CAMBIO
Rapporti degli ingranaggi del cambio:
in I   marcia 3,700
in II  marcia 2,067
in III marcia 1,300
in IV marcia 0,875
in RM 5,140
Rapporto di riduzione della coppia conica del differenziale 8/41
DIFFERENZIALE
  • Gruppo differenziale e coppia di riduzione nella stessa scatola del cambio.
  • Trasmissione del moto alle ruote posteriori mediante due semialberi collegati al gruppo differenziale con giunti a pattino.
FRENI
  • Freni di servizio : idraulici con ganasce ad espansione autocentranti sulle quattro ruote, azionate da pompa a stantuffo e cilindretti.
  • Freno di soccorso e di stazionamento: meccanico ad espansione sulle ruote posteriori, comandato da leva a mano.
  • Recupero automatico del gioco tra le ganasce e il tamburo.
  • Liquido frenante contenuto in una vaschetta trasparente  nel vano bagagli.
STERZO
Posizione normale di guida a sinistra
Posizione di guida a richiesta a destra
Tiranti di comando indipendenti per ciascuna ruota
Comando mediante vite e settore elicoidale:
rapporto di riduzione		 2/26
Raggio minimo di sterzata 4,30 m
Inclinazione delle ruote anteriori sulla verticale misurata al cerchio,
con vettura a pieno carico		 5-6 mm
Convergenza delle ruote anteriori, misurata tra i cerchi
(con vettura a pieno carico)		 0-2 mm


Ruote e sospensioni
RUOTE E PNEUMATICI
Ruote a disco con cerchio misura 3 1/2 X 12"
Pneumatici a bassa pressione 125-12"
Pressione di gonfiaggio dei pneumatici:
Con carico ridotto anteriori = 1,30 kg/cm2
posteriori =  1,60 kg/cm2
A pieno carico anteriori =  1,30 kg/cm2
posteriori =  1,90 kg/cm2
SOSPENSIONI
Anteriori
  • A ruote indipendenti con ammortizzatori idraulici telescopici a doppio effetto smorzante.
  • Molla a balestra trasversale collegata alla carrozzeria in due punti con l'interposizione di tasselli elastici ed alle estremità ai due montanti. Negli scuotimenti asimmetrici delle ruote, la molla funziona da stabilizzatore.
Posteriori
  • A ruote indipendenti, con molle elicoidali e bracci oscillanti.
  • Ammortizzatori idraulici telescopici a doppio effetto smorzante

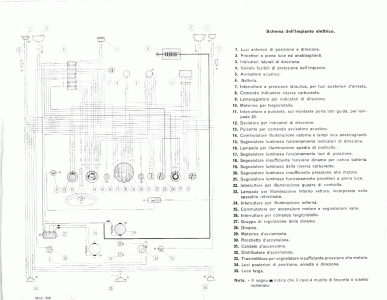

Impianto Elettrico
Tensione 12 V

(clicca per ingrandire )
DINAMO
FIAT potenza continuativa 230 W
potenza massima 320 W
Inizio carica batteria (a luci spente)
giri motore (circa) 1200 g/min
vettura i IV marcia 25 km/h
BATTERIA
Capacità (alla scarica di 20 ore) 32 Ah
MOTORINO DI AVVIAMENTO
FIAT potenza 0,5 kW
LAMPADE
Impiego Tipo lampada Potenza
Proiettori a piena luce  sferica a doppio filamento 45 w
Proiettori anabbaglianti sferica a doppio filamento 40 w
Luci anteriori (direzione - posizione) sferica a doppio filamento 20 w - 5 w
Luci posteriori (arresto - posizione) sferica a doppio filamento 20 w - 5 w
Luci posteriori di direzione sferica 20 w
Luce targa sferica 5 w
Illuminazione interno vettura cilindrica 5 w
Indicatori laterali di direzione  tubolare 3 w
Illuminazione quadro di controllo  tubolare 3 w
Segnalatore accensione proiettori a piena luce  tubolare 3 w
Segnalatore insufficiente tensione dinamo per carica batteria  tubolare 3 w
Segnalatore funzionamento indicatori  di direzione  tubolare 3 w
Segnalatore insufficiente pressione olio  tubolare 3 w
Segnalatore riserva carburante  tubolare 3 w
Segnalatore luci di posizione tubolare 3 w


Corpo vettura e prestazioni
CARROZZERIA
  • Berlina con carrozzeria portante. Parte anteriore del  padiglione a tetto apribile, con rivestimento in vinilpelle. Due porte incernierate anteriormente, con luci a due cristalli, il primo (deflettore) orientabile ed il secondo scendente mediante manovella; serrature alle due porte con dispositivo di agganciamento di sicurezza per evitare aperture accidentali in caso di urti. Finestrini laterali e vetro posteriore fissi.
  • Cofano anteriore incernierato posteriormente contenente:  ruota di scorta, batteria, serbatoi carburante e liquido freni, recipiente  lavacristallo e vano portabagagli. Sportello posteriore per  accesso agli organi del gruppo motopropulsore,  eventualmente asportabile per accedere completamente al motore.
  • Sedili anteriori regolabili e ribaltabili in avanti.
  • Cuscino del sedile posteriore eventualmente asportabile e schienale ribaltabile per ampliamento spazio portabagagli.
  • Pianale ripostiglio sotto la plancia portastrumenti.
  • Maniglie di chiusura porte dall'interno.
  • Specchio retrovisore con lampada per illuminazione interno vettura e due visiere parasole orientabili.
  • Portacenere al centro della plancia portastrumenti.
PESI E DIMENSIONI
Peso vettura in ordine di marcia
(con rifornimenti, ruota scorta e accessori) 		 520 kg

(clicca per ingrandire )
Portata utile 4 persone + 40 kg
Peso totale a pieno carico 840 kg
PRESTAZIONI
Velocità massime per marcia:
In I marcia 23 km/h
In II marcia 40 km/h
In III marcia 65 km/h
In IV marcia >95 km/h
Pendenze massime superabili:
In I marcia 26 %
In II marcia 13 %
In III marcia 7 %
In IV marcia 3,5 %


Rifornimenti
CAPACITA'
Parti da rifornire
Quantità
 Rifornimento
lt
kg
Serbatoio carburante
22
   Benzina 83 NO
Coppa motore (1)
2,5
2,25
 Olio FIAT (3)
Scatola cambio e differenziale
1,1
1
 Olio FIAT W90/M (SAE 90 EP)
Scatola guida
0,12
0,11
 Olio FIAT W90/M (SAE 90 EP)
Impianto freni idraulici
0,22
0,22
 Liquido speciale FIAT etichetta azzurra (DOT3)
Ammortizzatori idraulici anteriori (ciascuno)
0,13
0,12
 Olio FIAT S.A.I.
Ammortizzatori idraulici posteriori (ciascuno)
0,11
0,10
 Olio FIAT S.A.I.
Recipiente liquido lavavetro
0,75
   Acqua + Liquido FIAT DP1 (2)
(1) La capacità totale della coppa motore, tubazioni, filtro olio ed albero manovella è di 2,4 kg. La quantità indicata in tabella è quella occorrente per la sostituzione periodica dell'olio.
(2) D'estate un dose da 30cc per ogni litro d'acqua; dose doppia per l'inverno. Per temperature sotto ai -5°C utilizzare solo liquido DP1 senza acqua.
OLI DA USARE
Temperatura esterna Oli Supplemento 1 che soddisfano alle esigenze delle sequenze MS
Olio FIAT unigrado Olio FIAT multigrado
Minima sotto i -15°C VS 10 W (SAE 10W) -
Minima fra -15°C e 0°C VS 20 W (SAE 20W) 10W - 30
Minima sopra 0°C Max < 35°C VS 30 (SAE 30) 20W-40
Minima sopra 0°C Max > 35°C VS 40 (SAE 40) 20W-40
Attenzione: non effettuare rabbocchi con oli di marca e tipo diversi; iniziando ad usare tali oli detergenti su motori non nuovi procedete preventivamente ad un accurato lavaggio del motore.
PRESSIONE PNEUMATICI
  Anteriori Posteriori
Con carico ridotto 1,30 kg/cm² 1,60 kg/cm²
A pieno carico 1,30 kg/cm² 1,90 kg/cm²

.
